Chroma Model 2916 液晶模塊自動測試系統
2016-03-21
Chroma 2916 為一款高性能、高穩定性液晶模組 自動測試系統，以模組式架構設計，可靈活搭配 不同訊號及電源模組，組合所需測試條件，彈性 高、擴充性強。本產品整合信號及電源，并具備 強大網路連線功能及友善人機介面，適合各種尺 寸液晶模組生產測試所需之標準信號源、檢測圖 像、電壓電流量測等，為一整合性液晶模組測試 設備，充份適用于生產測試、品保檢測或自動化 系統整合應用。
本測試設備主要提供LVDS信號，并可選購TMDS 信號轉換盒，以配合現今各種Panel及數位顯示 器之標準測試信號需求。
2916 液晶模組自動測試系統提供下列測試功能 :
LVDS訊號輸出

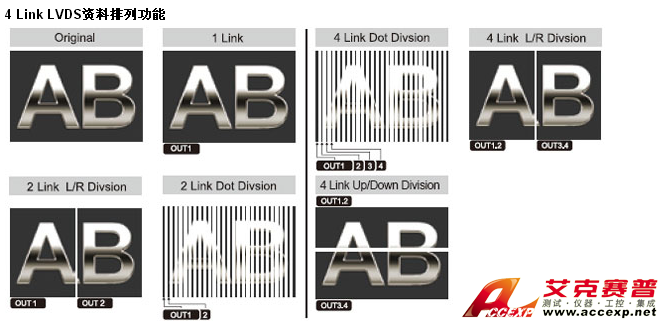

可支援Signal, Dual, Quad Link輸出測試，其點頻 率最高可達600MHz，測試畫面解析度可支援至 1920x1080@240Hz，符合現今Double Full HD高倍 頻傳輸技術測試規格。
時序參數、圖像及測試程序編輯
產品本身支援標準JEIDA/VESA Timing Format，使 用者可直接選擇或依其需求建立各式不同的時序 參數。
另藉由Icon之任意組合，可建立各種測試所需之 幾何圖像，亦可輸入副檔名為BMP/JPG之自然畫 像，同時動畫功能可支援MPEG/AVI/GIF格式播 放，亦可提供LCD之反映時間(Response time)測 試，所有圖像皆可依液晶模組之解析度不同自動 縮放，搭配編輯圖像即時預覽之功能，提升圖像 編輯之便利。
對于液晶模組測試時所需的LVDS信號外，可 依據液晶模組電氣規格，提供電源啟始/結束 時間(Turn On/Turn Off )、掃描時序(Timing)、 圖像(Pattern)、供應電壓/電流上下限保護設定 (OCP/OVP/UCP/UVP)、即時上升/下降電壓改變 (Ramp Up/Ramp Down)等參數設定，提供液晶模 組最完整且最精確之測試。
多組高精度直流電源供應 本系統提供多樣模組化之外接式電源應用于各種 面板尺寸，可支援8組直接電源輸出，藉由USB 標準介面以提供液晶模組控制晶片、驅動晶片及 背光模組所需之電源，每一輸皆出包含電壓、電 流之實際讀值，其獨特設計可使量測點移至負載 端，避免傳輸壓降，確保量測精度達mV等級，
以完整解析液晶模組之工作狀態，同時每個輸 出頻道能模擬電源開/關之時序關系、Ramp-up/ down之波型輸出及過電壓及電流保護之功能， 當狀態逾越設定時，除產生保護動作外，并利用 燈號及聲響提醒操作者處置。
簡易操作環境與網管控制(選購)
在生產測試的部分，Chroma 2916提供管理者預 先設定作業員權限，統一系統管理模式，減少人 為錯誤操作。其簡易友善圖形介面，易于上手， 于測試時運用滑鼠及Keypad控制十字座標缺點定 位檢查及紀錄，包括液晶模組之缺陷種類及級數 分類等資訊建立并可產出各種測試報表分析，因 此不論于研發設計或產線應用，皆可以最快速之 方式完成測試，大幅縮短測試時間。
為滿足產線完整測試應用及管理，透過網路介 面進行測試程式維護與管理、硬體組態配置、 資料上傳/下載、統計、EDID寫入之網管連線功 能，使系統管理者在第一時間掌握廠區生產狀 態進行遠端監控，并可作為產能、效率、良率 之檢討。本系統亦提供其他外部控制介面，如 : I²C/SMBUS/PWM等，做擴充性功能應用，增加系 統架構彈性。
2916 液晶模組自動測試系統以PC架構設計，運 行于Windows XP作業下，提供使用者簡易、熟 悉操作環境 ; 搭配系統本身強大的軟體支援， 以人性化的操作介面進行Timing/Pattern/Power/ Program編輯，其系統本身自動之電氣規格判定 及快速之缺陷種類選擇，有效節省測試時間。除 此之外，測試結果可輕易匯出至網路，更能發揮 資料匯集與分析的網管功能，提供生產管理最佳 之解決方案。長沙艾克賽普儀器設備有限公司作為臺灣Chroma公司湖南區域的總代理，以下為長沙艾克賽普儀器設備有限公司為您簡單介紹Chroma Model 2916 液晶模塊自動測試系統的技術參數及產品特點，如果您想對Chroma Model 2916 液晶模塊自動測試系統有更多的了解，歡迎致電長沙艾克賽普儀器設備有限公司，聯系電話：0731-84284278 84284378。更多產品信息歡迎點擊：www.mqmlro.cn。長沙艾克賽普儀器設備有限公司。
Chroma Model 2916 液晶模塊自動測試系統主要特色：
電腦平臺之液晶模組信號及電源測試系統
LVDS 4 Channels輸出
LVDS 點頻率: Signal 150MHz, Dual 300MHz,4 Link 600MHz
顯示畫面解析度可達1920x1080@240MHz
LVDS資料 Even/Odd切換
MPEG/AVI/GIF動態播放
測試圖像支援BMP格式轉換
電壓電流量測
8組直流電源輸出
電源保護OCP/OVP/UVP/UCP
EDID讀出/寫入/比對功能
支援外部控制介面 : I²C/SMBUS/PWM
網路整合功能(選購)
GO/NOGO快速判定功能
作業員權限控管
簡易操作之圖形化介面
產線程序控制及資料編輯
